首頁 > 產品中心 > 拋丸機 > 吊掛式拋丸機

吊掛式拋丸機
授權形式：
更新時間：	2018-11-23 09:54:14
軟件語言：
軟件平臺：
軟件類別：
文件大小：
評論等級：
瀏覽次數：	（今日：，本周：，本月：）

產品簡介

吊掛式拋丸機

產品參數 / 技術規格

型號：Tb-Q378
外型尺寸(長x寬x高mm)：5047×3580×5156
應用范圍：
本型清理機適合于鑄造/建筑/化工/電機/機床等行業的中/小型鑄/鍛件的表面清理或強化處理。特別適合于多品種/小批量的鑄件/鍛件/鋁合金鑄件及鋼結構件進行表面清理及拋丸強化，以去掉工件表面的少量粘砂/砂芯及氧化皮；亦適合于對熱處理件的表面清理及強化；尤其適合于不宜碰撞的細長/薄壁件的清理。本型設備廣泛應用于機械制造/工程機械/礦山機械/壓力容器/汽車/船舶等行業，用于提高其產品零部件的外觀質量和表面工藝狀態。

詳細介紹

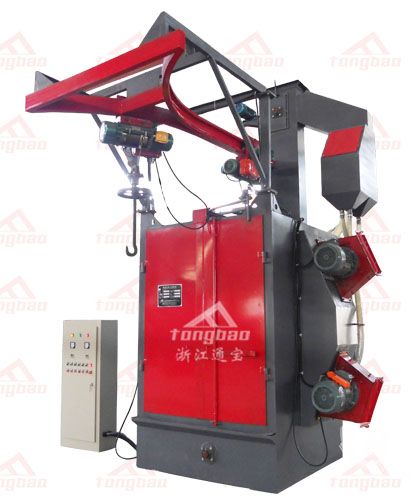

雙吊掛式TB-Q378拋丸機

產品特點：

◇參照德國的拋丸機進行國產化制造。

◇在標準機型中，拋丸機配有手動式懸掛系

◇對于重型工件，拋丸機可選配電動葫蘆。

◇拋丸室的門有氣動或手動啟閉。

◇拋丸器采用直聯電機驅動，電機為變頻電機，可變頻調速。

◇鋼丸流量控制閥可微量調節，氣動開啟與關閉。

◇采用濾桶脈沖反吹式除塵系統。

◇電氣（可選）用PLC控制PLC控制儀選用日本三菱，電器元件選用西門子或歐姆龍產品。

工作原理：

需拋丸處理的工件直接懸掛在吊鉤或掛架上，人工帶至拋丸室前部的牽引系統，吊鉤自動進入拋丸室。吊鉤進入拋丸室后，拋丸室門將氣動關閉，電氣聯鎖，以避免工件在拋丸室內進行拋丸處理時他人誤開拋丸室門。吊鉤進入拋丸室在設定的區間位置作來回往復運動和自轉，使工件受到充分拋射，減少拋射死角。二個吊鉤/一個吊鉤在拋丸室內拋射，另一個吊鉤可裝卸工件。拋丸處理的時間可任意調整。拋丸器停止運轉后拋丸室門打開，以帶進和帶出工件。拋丸處理中產生的粉塵由二級除塵器過濾排放。

吊鉤式拋丸機技術資料（供參考）
項目/單位	Tb-Q378	Tb-Q378C	Tb-Q3710
外型尺寸 (mm)	4844×3850×5156	5047×3580×5156	5844×2742×5716
單鉤吊重(kg)	1000	1000	1000
拋丸量(kg/min)	2×250	2×250	2×250
分離器分離量(t/h)	30	30	30
提升機的提升量	30	30	30
清理工件尺寸(mm)	800×1500	800×1500	800×1500
通風量(m3/h)	8300	8300	9000
總功率(kw)	37.04	39.65	36.55
機器重量（kg）	7334	7900	8504

單掛拋丸機技術參數（供參考）
項目單位	Tb-Q3720	Tb-Q3730	Tb-Q3750	Tb-Q3780
外形尺寸 (mm)	6100×3599×7842	7085×4650×8652	7062×5460×6852	8050×6400×8526
單鉤吊重(kg)	2000	3000	5000	8000
拋丸量(kg/min)	3×250	3×250	4×250	4×250
分離器分離量(t/h)	45	45	60	60
提升機的提升量(t/h)	45	45	60	60
清理工件尺寸(mm)	1400×2300	1600×2200	1800×2500	2000×3000
通風量(m3/h)	15000	15000	18000	20000
總功率(kw)	61.27	64.4	8.4	81.5
機器總重(kg)	11455	13560	17400	29800
